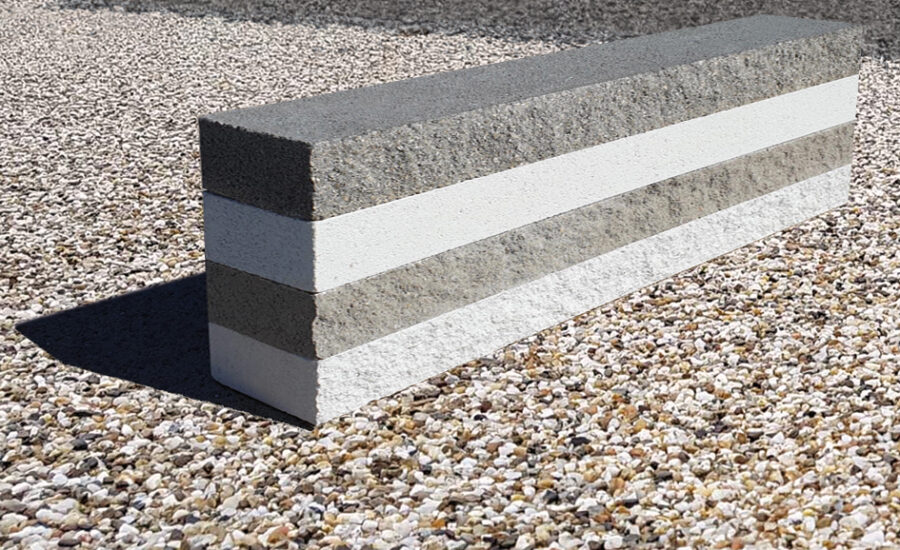

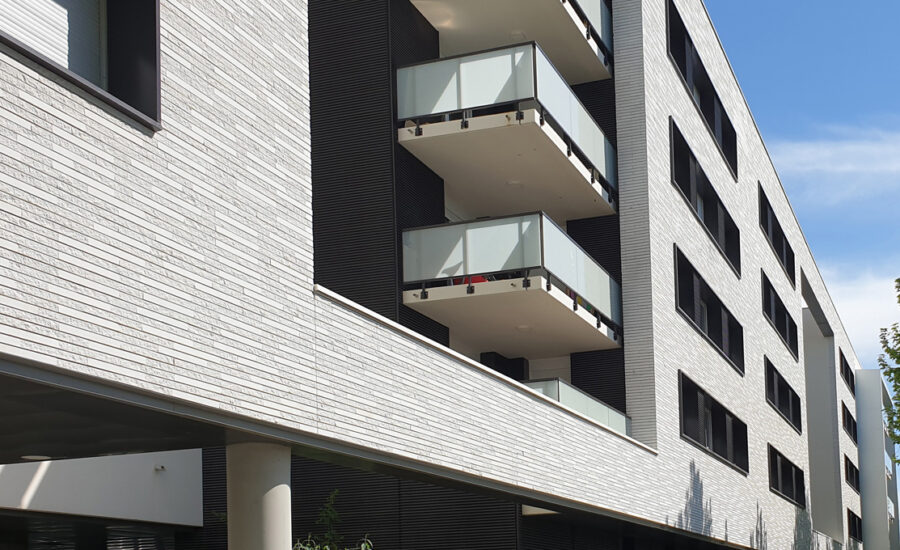

Description
Points forts
- Rapidité de pose : 27,82 briques par m²
- Pas de marquage des joints verticaux (assemblage vertical par juxtaposition).
- Module « double longueur » (500mm) pour une pose accélérée et un lignage horizontal renforcé.
- Meilleur impact carbone de son marché.
- Mise en œuvre en toute zone sismique selon l’ATex A 3060-V1 (DTA en cours)..
- Existe en version dépolluante pour purifier l’air des villes.
- Bon Albédo pour les teintes claires, permettant de diminuer les îlots de chaleur urbains.
- De par ses grandes dimensions, la brique béton AmR90 permet la conception et la réalisation de moucharabiehs de grandes tailles très ajourés optimisant ainsi l’ouverture et le passage de lumière.
- Cette brique AmR90 est disponible sous quatre semaines après la commande.
Mise en œuvre
Mise en œuvre conforme au DTU 20.1.
Les briques BlocStar sont montées :
– à joints horizontaux d’épaisseur comprise entre 5 et 15mm, liés au mortier, et
– à joints verticaux d’épaisseur comprise entre 0 et 3 mm laissés vides (non garnis).
Afin de garantir une homogénéité d’aspect sur la façade, il est requis de mélanger les briques issues de différentes palettes.
Etant donné la spécificité des briques retenues par la maîtrise d’œuvre, le choix du mortier de montage se fera impérativement sur la base de la recommandation du fabricant de briques et ne pourra être différent de sa préconisation.
Les entreprises effectuant la mise en œuvre des maçonneries en briques BlocStar doivent préalablement avoir reçu l’agrément BlocStar. Ceci étant un élément essentiel qui conditionne la validité et la prise en compte de tout bon de commande.
Les supportages, impérativement de marque et de référence « Support BlocStar » sont spécifiquement conçus selon les modules dimensionnels des briques BlocStar, tant en zone sismique qu’en pose courante.

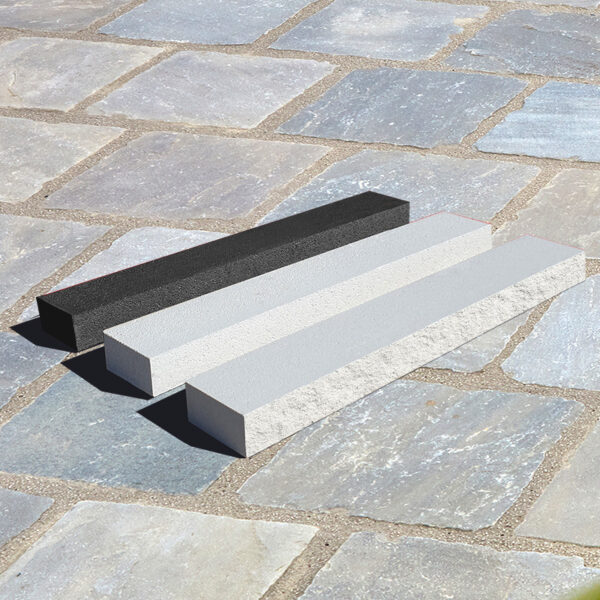

BRIQUE béton AmR90
| Descriptif | |
| Texture | lisse, clivée, lavée |
| Teinte | large gamme disponible |
| Caractéristiques techniques | |
| Utilisation | maçonnerie de type double mur extérieur & mur intérieur (mur non porteur) |
| Référentiel de pose | DTU 20-1 |
| Dimensions longueur x largeur x hauteur (mm) | 550 x 90 x 55 |
| Tolérances dimensionnelles (mm)(1) Longueur et largeur Hauteur | D3 -3 / +1 ± 1,5 |
| Masse volumique apparente (kg / m3) | 2100 ± 10% |
| Poids à l’unité (kg) | 5 |
| Quantité de briques / m² (2) | 27,8 |
| Consommation mortier pour un joint de 10 mm (kg/m²) (2) | 23 |
| Poids du mur fini hors accessoires de supportage (kg/ m²) | 198 |
| Performances | |
| Résistance à la compression (Mpa) | 20 en lisse et 15 en clivée |
| Absorption d’eau (g / m². s) (1) | < 3 |
| Stabilité dimensionnelle (mm/ m) (1) | ≤ 45 |
| Comportement au gel/dégel (3) | conforme |
| Conductivité thermique (W/(m.K)) (4) | 1,65 |
| Perméabilité à la vapeur d’eau (sec/humide) (4) | 120/70 |
| Réaction au feu | Euro classe A1 |
| Principe de mise en œuvre |
Mise en œuvre selon le DTU 20.1.
Les briques BlocStar sont montées :
– à joints horizontaux d’épaisseur comprise entre 5 et 15mm, liés au mortier, et
– à joints verticaux d’épaisseur comprise entre 0 et 3 mm laissés vides (non garnis).
Etant donné la spécificité des briques retenues par la maîtrise d’œuvre, le choix du mortier de montage se fera impérativement sur la base de la recommandation du fabricant de briques et ne pourra être différent de sa préconisation.
Les supportages, impérativement de marque et de référence « Support BlocStar » sont spécifiquement conçus selon les modules dimensionnels des briques BlocStar, tant en zone sismique qu’en pose courante.
Afin de garantir une homogénéité d’aspect sur la façade, il est requis de mélanger les briques issues de différentes palettes.
Les entreprises effectuant la mise en œuvre des maçonneries en briques BlocStar doivent préalablement avoir reçu l’agrément BlocStar. Ceci étant un élément essentiel qui conditionne la validité et la prise en compte de tout bon de commande.
Mise en œuvre en zones sismiques selon ATEx A 3060_V1 .
| Aspects environnementaux | |
| Version dépolluante (5) | participe à l’amélioration de la qualité de l’air |
| Effet Albedo pour les teintes claires | participe à la diminution des îlots de chaleur urbains |
(1) Selon NF EN 773-1 + A1
(2) Les valeurs indiquées ne pourront servir qu’à titre indicatif. Les valeurs exactes doivent le cas échéant être déterminées en tenant compte des spécificités de la construction concernée.
(3) Selon NF EN 491
(4) Valeur tabulée règle Th-U fascicule 2 du CSTB
(5) Selon le principe naturel de la photocatalyse
DOSSIER TECHNIQUE DE MISE EN OEUVRE
BRIQUES DE BETON DE PAREMENT à maçonner BlocStar AmR90
Cette fiche s’applique à la mise en œuvre de briques en béton destinées à la réalisation de murs de doublage de façades extérieures.
La mise en œuvre de la brique BlocStar AmR90 est réalisée selon le DTU 20.1.
La Brique BlocStar AmR90 est une Brique en béton de parement à maçonner au mortier avec un joint horizontal mince ou joint épais.
Elle présente les caractéristiques dimensionnelles suivantes :
Longueur 550 mm, hauteur 55 mm et épaisseur 90 mm.
1. POSE
Les briques BlocStar AmR90 sont montées :
• à joints horizontaux d’épaisseur comprise entre 5 et 15 mm, liés au mortier, et
• à joints verticaux d’épaisseur comprise entre 0 et 3 mm laissés vides (non garnis).
Les parements extérieurs en briques en AmR90, sont scellés par un hourdage mortier et retenus à la structure porteuse par cinq attaches par m² régulièrement espacées en acier inox.
Les joints verticaux sont exprimés en jonction jointive bord à bord, sans apparence de mortier ni joint vif au niveau du parement. Le respect des côtes bloquées se fera à l’identique des jonctions entre briques d’origine, à savoir par découpes avec un disque adapté monté sur une scie sur établi, puis par assemblage du joint vertical bord à bord.
2. ÉTANCHÉITÉ
Les dispositions en pied de mur et le principe de recueil et d’évacuation des eaux se doivent d’être conformes au DTU 20.1.
Les traitements des points d’étanchéité aux interfaces entre double mur en brique, éléments porteurs et précadres des huisseries extérieures se doivent d’être traités selon les dispositions requises ( Figure 1 ).
3. STABILITÉ MÉCANIQUE / REPRISE DE CHARGE
Pour les trumeaux et murs de hauteurs supérieures à 6 m ou 2 niveaux, l’ensemble de fixation, se compose de lisses métalliques filantes supportées régulièrement par des consoles ancrées ou fixées dans la structure, dans les parties structurelles avec des chevilles.
4. STABILITÉ MÉCANIQUE / ANTI-DÉVERS
À l’aide d’attaches de liaisonnement (tiges anti-devers) inoxydables, en acier galvanisé ou acier inoxydable, le double mur en briques sera stabilisé en étant relié aux éléments porteurs.
Les tiges anti-devers seront réparties régulièrement sur la surface et scellées à une extrémité dans l’élément porteur et à l’autre extrémité dans le mortier des joints horizontaux ; et ce au fur et à mesure du montage des rangs de briques à raison d’au moins 5 tiges par m² de briques suivant le DTU 20.1 ( Figure 2 ).
5. ISOLATION
L’isolation thermique est placée dans l’espace intermédiaire entre les deux parois.
L’isolant thermique à mettre en oeuvre, sur toutes les façades du bâtiment est un isolant de type ITE conformément au DTU 20.1.
6. LAME D’AIR
En ce qui concerne la pose des briques en ITE, l’épaisseur de la lame d’air est de 2 cm au minimum, entre l’isolant et le mur de doublage en briques apparentes, conformément au DTU 20.1 ( Figures 1 et 2 ).
La lame d’air doit être continue, ventilée et non accessible par les volatiles ni par les rongeurs.
Il convient d’éviter la chute des gravois ou de mortier dans la lame d’air lors du hourdage des briques de parement.
Ces débris sont susceptibles de bloquer l’évacuation de l’eau et la circulation de l’air en pied de mur.
Remarque : En ce qui concerne la pose des briques en ITI, l’épaisseur de la lame d’air est de 3 cm au minimum, entre le mur support et le mur de doublage en briques apparentes, conformément au DTU 20.1.
7. CONSOLE ET CORNIÈRE DE SUPPORTAGE
La conception et les détails des ensembles métalliques sont à adapter et à justifier dans toutes les configurations des façades :
➢ Suivant la nature de la structure support, béton et/ou maçonnerie,
➢ Suivant la présence d’autres ouvrages du clos et couvert, tels que cadres de grilles du lot second-oeuvre, cadres et pré cadres de menuiseries, encadrements de portes, pièces de serrurerie, garde-corps, protections, ouvrages divers fixés ou à proximité des parements,*➢ Suivant la reprise de charge nécessaire, en fonction du calepinage du parement brique,
➢ Suivant les prescriptions des textes règlementaires et des fournisseurs.
8. AUTRES DÉTAILS TECHNIQUES
Pour plus de détails techniques sur la mise en oeuvre du double mur en brique BlocStar en AmR90, vous pouvez nous consulter à travers notre formulaire « Demande de documentation » de la rubrique « contact ».
Pour accéder à nos fichiers BIM, disponibles dans divers formats (IFC, Revit, etc.), veuillez consulter rubrique « Fichiers BIM » et remplir notre formulaire sur le site BlocStar.
