Cornières et consoles de support de maçonnerie

-

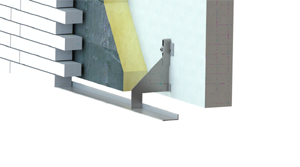

corniere-1Les cornières et consoles permettent le support de la maçonnerie de parement (briques béton, briques terre-cuite, blocs de diverses natures, moellons en pierre…). Le système se compose d’une part de cornières porteuses (1) soudées sur des consoles (2) fixées au support via chevillage (3). Les fils de retenue (4), d’autre part permettent à la fois de fixer l’isolant et de retenir au vent l’ensemble du mur maçonné.

Avantages :

  • Dimensionnement et notes de calcul suivant NF EN 845-1 et NF DTU 20.1
  • Possibilité de réglage lors du montage
  • Calepinage et instructions de montage par le bureau d’études agréé par BlocStar
  • Marquage CE

Les différentes situations :

  1. corniere-2Cornière au dessus d’une baie :

    Pour les baies de petites dimensions, de simples cornières pliées en « L » appuyées de part et d’autre des ouvertures sont suffisantes.

    Pour les plus larges ou lorsque les appuis n’existent pas, des consoles de support maçonnerie sont soudées sur les cornières et fixées au support. Les fixations briques pour les murs de parement peuvent être visibles ou non.

  2. corniere-3Démarrage en soubassement :

    Si le bâtiment ne dispose pas d’un talon béton sur lequel pourraient se poser les briques maçonnées extérieures, alors des cornières de soubassement sont disposées en pied de façade. Lorsqu’elle sont enterrées, il est recommandé l’usage d’acier inoxydable.
    .
  3. corniere-4Reprise intermédiaire :

    Au delà de 6 mètres, le DTU 20.1 impose une reprise intermédiaire (ou fractionnement)

Différents matériaux possibles :

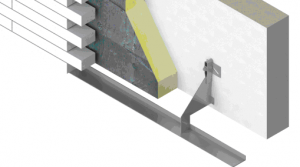

  • Inox 304, 316,Duplex
    corniere-5

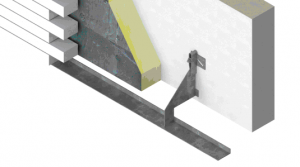

  • Acier Galvanisé à chaud
    corniere-6

Différentes possibilités de finition :

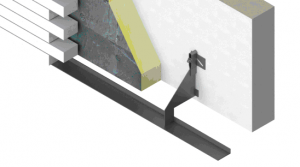

  • Brut
    corniere-7

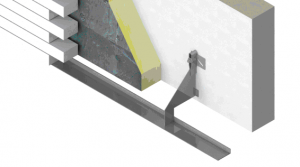

  • Poli
    corniere-8
  • Peint (Tous RAL possible)
    corniere-9corniere-10
